多功能电表_导轨式的接线及测量值查看方法

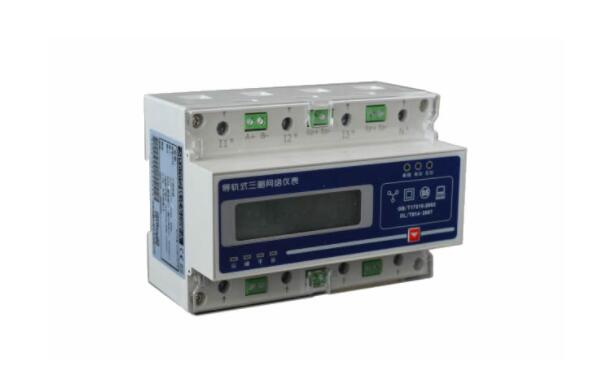

迅鹏多功能电表导轨式以SPC670为例，首先看下接线，仪表的上下端都印好了接线端子符号，三相电流进线和三相电压线，以及地线都是接在仪表下端，三相电流出线接在仪表上端，接线时需要核对好线序和相序，不能接错。 接好线以后，我们给到输入信号220V，5A，因为这款是输入端供电，所以接节线上没有碰到电源线的接法，此时，仪表已经工作，下面介绍下如何查看测量值。我们按set键，可以依次看到正向有功电能、反向有功电能、正向无功电能、反向无功电能，我们按左键，可以进入到下一组参数， 显示软件版本号，按上键，addr代表通讯表号，baud代表通讯波特率，data代表数据格式，pt代表电压变比，ct代表电流变比，我们继续按左键，进入到电力数据参数，UA代表A相电压，按上键可以切换BC相电压显示,按左键显示电流，IA代表A相电流，也可以切换到BC相电流，按左键显示总有功功率P总，按上键可以依次显示ABC单独有功功率，按左键显示总无功功率Q总，按上键可以依次显示ABC单独无功功率，按左键显示总视在功率S总，按上键可以依次显示ABC单独视在功率，按左键显示总功率因数PF总，按上键可以依次显示ABC单独功率因数，按左键显示F频率，再按SET回到测量界面。
