多功能电表_和电流互感器之间的接线方法

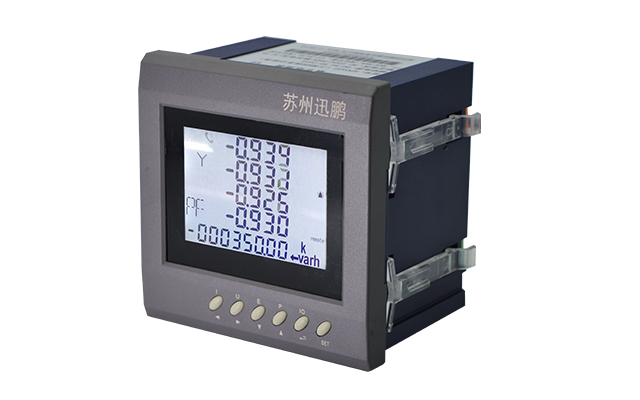

多功能电表和电流互感器之间的接线方法，以迅鹏SPC660多功能电表举例。 举例一：如果现场有3个电流互感器，且需要测量ABC三路电流，接线如下:互感器出来的电流线按照每一路的进出正常接，带*号的代表电流进，没有*号的代表电流出，然后再将三路出线短接并且接地即可;
举例二：如果现场只有AC相电流，且无需测量B相电流，接线如下:AC相互感器出来的电流线按照正常接入，然后将AC相电流出线短接后接地即可;
举例三：如果现场只有AC相电流，且需要测量B相电流值，接线如下:将AC电流互感器的进线正常接，然后将仪表端ABC三相电流出线端子短接，将AC相电流互感器的出线和仪表端B相进线端子进行短接并接地。
